AI時代の半導体競争は、GPUだけでは決まりません。巨大なAIモデルを動かすには、膨大なデータを高速に運ぶメモリが欠かせません。どれほど演算チップが高性能でも、メモリの帯域が不足すれば、AIの処理性能は頭打ちになります。
マイクロン広島工場の1.5兆円拡張は、その“見えにくい急所”である先進メモリの供給能力を、国内に積み増す大型投資です。

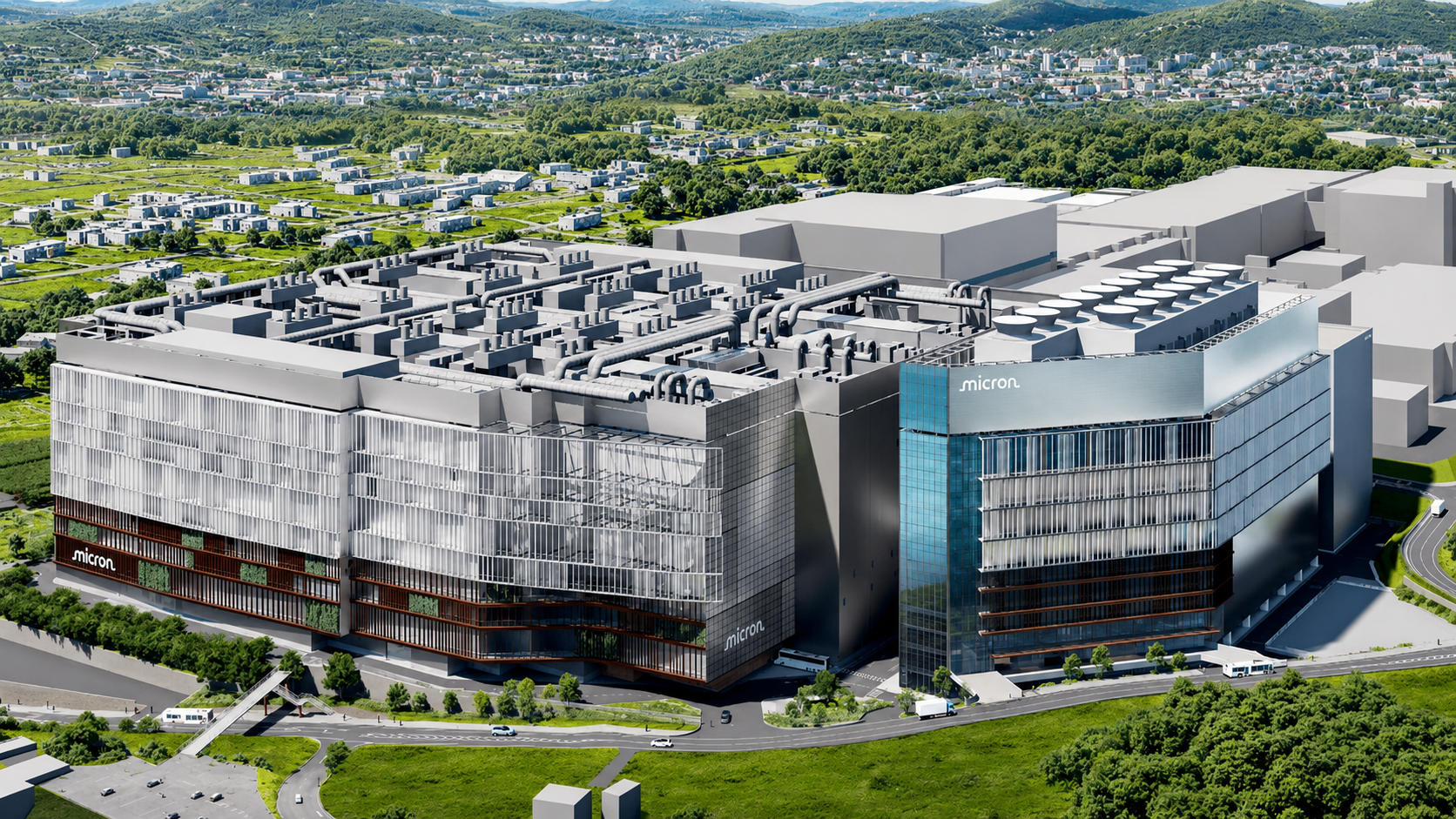

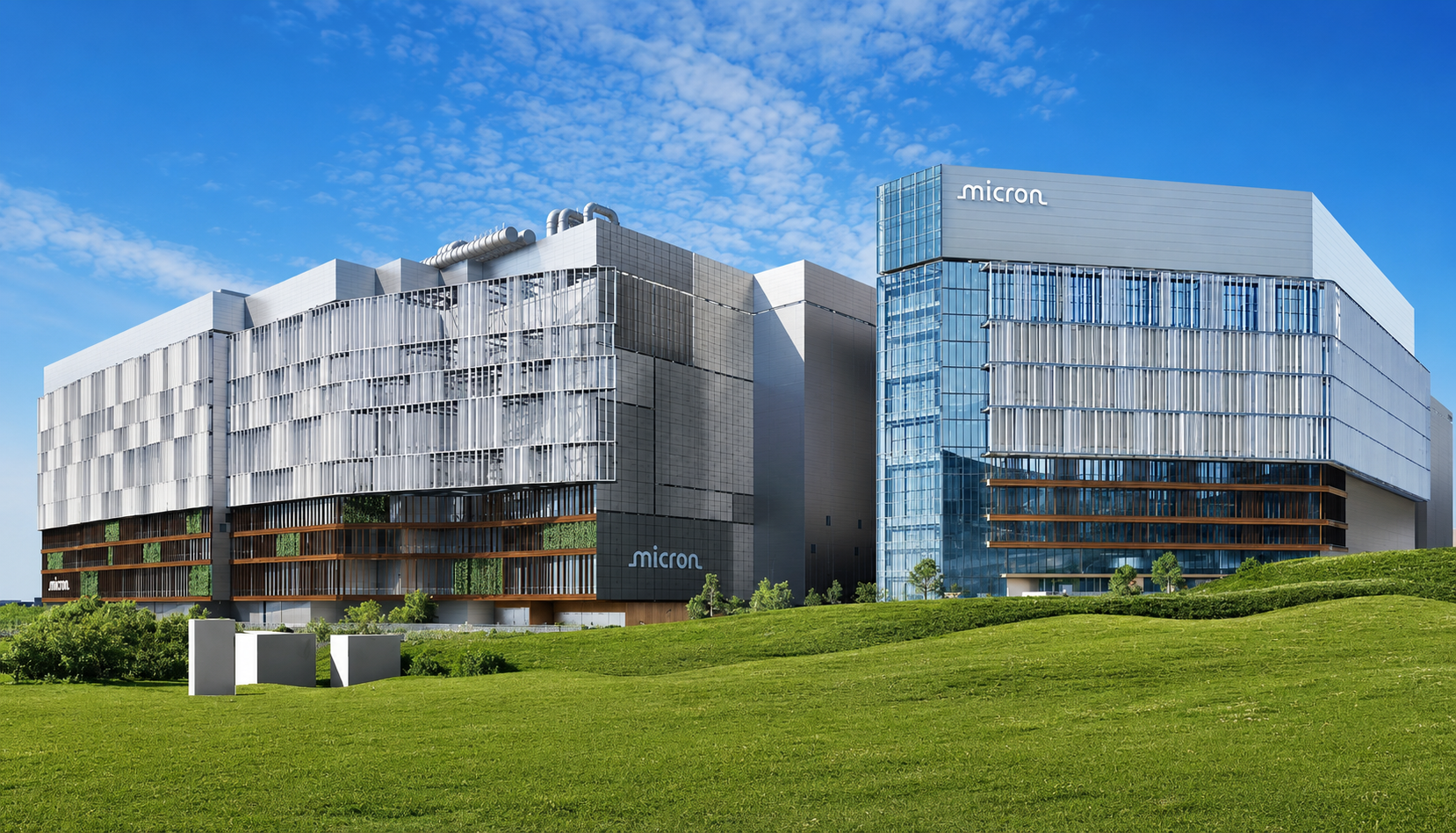

米国半導体大手のマイクロン・テクノロジーは2026年7月4日、子会社のマイクロンメモリジャパンが運営する広島工場で、新クリーンルームの起工式を開催しました。広島工場は、広島県東広島市の吉川工業団地にある同社の国内中核拠点です。
第1期工事の面積は約28,000㎡。工事は段階的に進められ、製造装置の搬入開始は2028年後半を予定しています。総合建設パートナーはフジタが務めます。
今回の投資額は約1兆5,000億円です。経済産業省は、広島での先進メモリの研究開発・製造に対して最大5,360億円の支援を決めています。経産省の認定計画では、主要製品は次世代DRAM、生産能力は月40,000枚、直径約0.3mウエハー換算とされています。
このプロジェクトは、単なる工場増築ではありません。既存のDRAM工場に、AI時代に需要が高まる先進メモリの量産能力を加える投資です。国が巨額支援を行う背景には、DRAMやHBMがAI時代の重要部材であり、国内の半導体供給網を強化する狙いがあります。
| 項目 | 内容 |
|---|---|
| 事業者 | マイクロン・テクノロジー、マイクロンメモリジャパン |
| 所在地 | 広島県東広島市吉川工業団地7番10号 |
| 対象施設 | マイクロン広島工場 |
| 整備内容 | AI向け先進メモリに対応する新クリーンルームの建設 |
| 第1期工事面積 | 約28,000㎡ |
| 投資額 | 約1兆5,000億円 |
| 政府支援 | 最大5,360億円 |
| 総合建設パートナー | フジタ |
| 製造装置搬入 | 2028年後半開始予定 |
| 主な生産品 | 次世代DRAM、AI向けHBM関連技術など |
既存DRAM工場に、AIメモリの新しい量産能力を足す

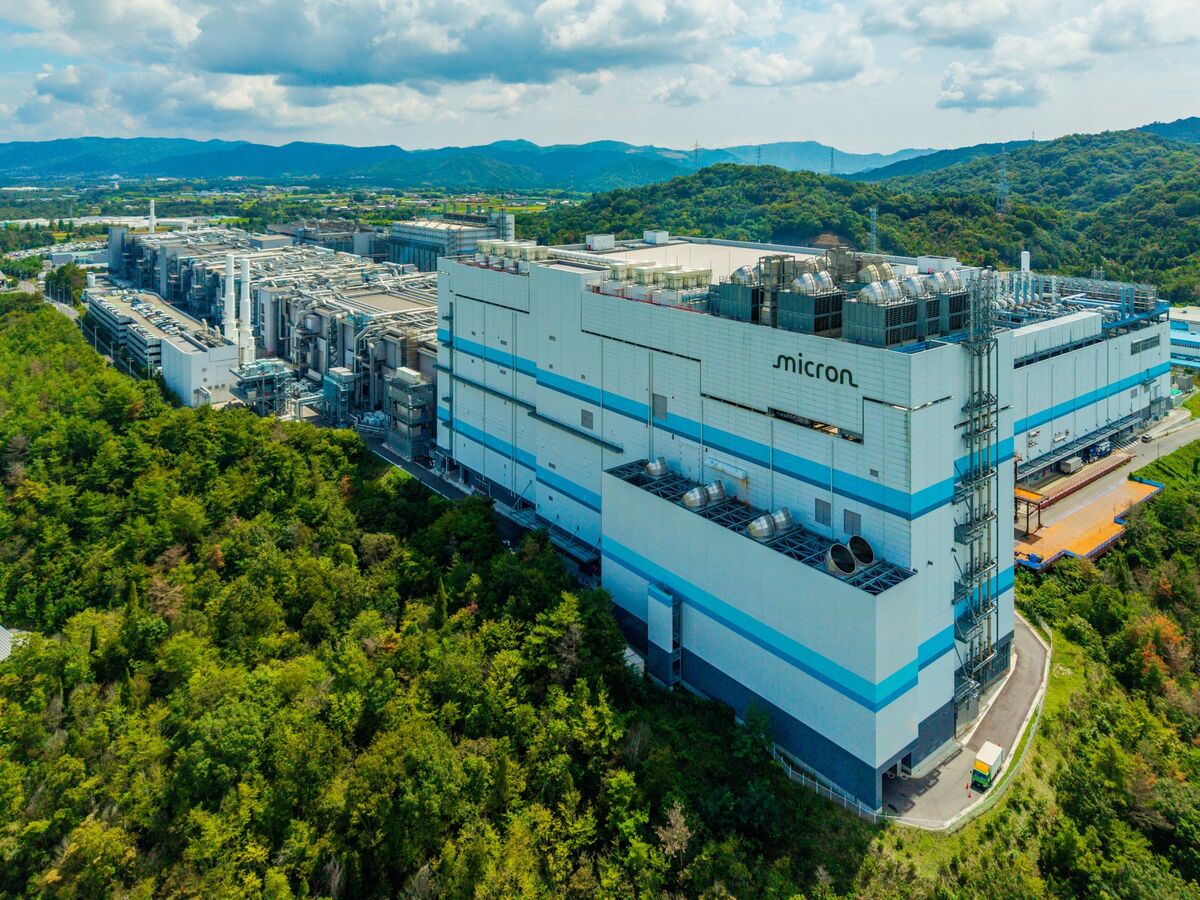

広島工場は、東広島市の吉川工業団地にあるマイクロンの国内中核拠点です。経産省の認定計画によると、工場全体の敷地面積は約302,000㎡、建設面積は約156,000㎡。総従業員数は約5,200人です。同工場は、国内のDRAM開発・製造拠点として、1β DRAMの生産や、1γ DRAMでのEUV露光技術導入などを担ってきました。国内に残る重要なDRAM拠点であり、マイクロンにとっても、先進メモリの研究開発と量産を結びつける戦略拠点です。
今回の増設では、既存工場に新たなクリーンルームを加え、AI向け先進メモリの量産能力を高めます。計画分の生産能力は、次世代DRAMを月40,000枚、直径約0.3mウエハー換算。公式発表や報道では、広島工場がAI向けHBMの開発・生産拠点としての役割を担うことにも言及されています。ただし、HBM単体の生産量は公表されていません。
| 区分 | 既存施設：マイクロン広島工場全体 | 増設施設：新クリーンルーム／今回計画 |
|---|---|---|
| 位置づけ | 国内のDRAM開発・製造拠点 | AI向け先進メモリ需要に対応する新クリーンルーム |
| 施設規模 | 敷地面積：約302,000㎡、建設面積：約156,000㎡ | 第1期工事面積：約28,000㎡ |
| 主な生産・開発品 | DRAMを中心とするメモリ製品。次世代AI向けDRAMやHBM開発にも関与 | 次世代DRAM、AI向けHBM関連技術など |
| 生産能力 | 既存工場全体の現在の総生産能力は未公表 | 月40,000枚、直径約0.3mウエハー換算 |
| 投資額 | 既存施設全体の累計投資額は未公表 | 約1兆5,000億円 |
| 政府支援 | 既存施設単体への支援額としては整理されていない | 最大5,360億円 |
| 従業員数 | 約5,200人 | 将来的に1,000人以上の雇用を含む労働力拡大を見込む |
| 稼働状況 | 稼働中 | 2028年後半から製造装置搬入予定 |
HBMとは？ AI時代にメモリが重要になる理由
今回のニュースを理解するうえで、避けて通れないのがHBMです。
HBMは、High Bandwidth Memory（ハイ・バンドウィズ・メモリ）の略で、直訳すると「超広帯域メモリ」です。

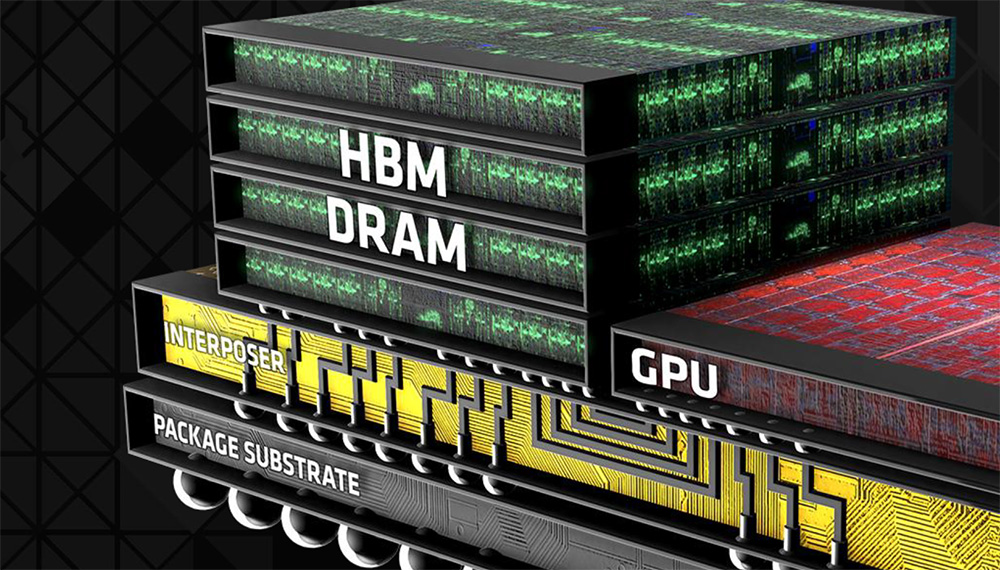

従来のDRAMや通常のVRAMは、基板上にチップを並べるように配置されていました。これに対し、HBMはメモリチップを何層にも縦に積み重ね、GPUのすぐ近くに配置します。
この構造により、一度にデータをやり取りできる「道幅」、つまりバス幅が大きく広がり、超高速なデータ転送が可能になります。
AI開発やAI運用では、メモリは用途と速度によって住み分けられています。
| メモリの種類 | 主な用途 | 特徴 |
|---|---|---|
| DRAM、DDR4／DDR5など | 一般的なPCやサーバーのメインメモリ | 容量を増やしやすい一方、帯域幅は数十〜100GB/秒程度にとどまる。巨大AIのデータを運ぶには道幅が狭くなりやすい |
| 通常のVRAM、GDDR6など | ゲーミングPCや一般的なグラフィックボード、RTX 4090など | 映像処理向けに高速化されており、最大1TB/秒程度の帯域幅を持つ。小〜中規模のAIなら快適に動かしやすい |

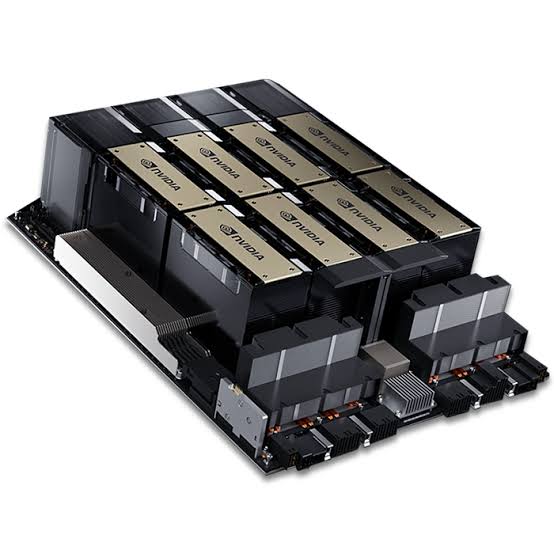

| HBM、HBM2e／HBM3／HBM3eなど | エンタープライズ向けの超高性能AIアクセラレーター、NVIDIA H100など | 3TB/秒以上の帯域幅を持つ最高峰のメモリ。巨大モデルの学習や推論を現実的な速度で処理するうえで重要。製造が極めて難しく、高価 |
なぜ巨大AIには「高速メモリ」が欠かせないのか
生成AIが文章を作成する際、内部では「1つの単語、正確にはトークンを出力するたびに、巨大なAIモデルのデータをメモリから計算ユニットに読み込む」という処理を繰り返しています。
どれほど計算を行うプロセッサ、つまり「脳」が優秀でも、メモリからデータを運ぶスピードが遅ければ、プロセッサはデータ待ちの状態になります。その結果、テキストの生成スピードは大きく落ちます。これが、業界で「メモリの壁」、Memory Wallと呼ばれるボトルネックです。
たとえば、Gemmaのようなオープンソースモデルを、ローカルのエッジサーバーで専用ハードウェアを用いて稼働させる場合を考えると分かりやすくなります。機密性を重視してオンプレミスやローカル環境でAIを運用する場合、重要なのはCPUやGPUの性能だけではありません。どのタイプのメモリを使い、そのメモリがどれだけの帯域幅を持っているかが、システム全体の性能を左右します。
最新のAI用GPUは、計算能力そのものが飛躍的に高まっています。しかし、どれほど計算が速くても、メモリからデータが運ばれてこなければ計算を始めることができません。
たとえるなら、GPUは1秒間に膨大な作業をこなせる超高速なシェフです。一方、メモリはシェフに食材、つまりデータを渡す巨大な倉庫です。シェフの作業スピードに対して、倉庫から食材を運ぶスピードが追いつかなければ、計算自体は一瞬で終わるのに、次のデータが届くまで待機することになります。
つまりAIの進化は、頭脳であるCPUやGPUの進化だけでなく、いかに大量のデータを高速に運べるメモリを用意できるかという、インフラの勝負でもあります。
なぜメモリ需要はさらに膨らむのか
現在主流のChatGPTのように、「人間が質問を入力して、AIが答える」という一問一答型の使い方であれば、HBMの増産によって一定程度、需要に対応できる可能性があります。しかし、今後本格化するとみられているのが、エージェント型AI、Agentic AIです。
これからのAIは、人間の指示を待つだけではなく、24時間365日、裏側で大量のデータを読み込み、自律的に考え、システムを操作する方向へ進んでいきます。膨大な文脈を保持しながら動作するため、AIシステム全体で扱うデータ量は、現在とは桁違いに増えていくとみられています。
KAIST（韓国科学技術院）のキム・ジョンホ教授ら有識者は、エージェント型AIの時代が来れば、メモリの使用量が現在の1,000倍規模に拡大する可能性があると指摘しています。だからこそ、サムスンやSKハイニックス、マイクロンといったメモリメーカーは、HBMの製造ラインをどれだけ確保できるかを競っています。
さらに将来的には、HBMだけでなく、HBF、つまりHigh Bandwidth Flashのような新しいメモリ技術も必要になる可能性があります。HBMが速度を担い、HBFが容量を補完するような、メモリ中心のAIアーキテクチャが議論され始めているからです。
AI時代の半導体は「計算するチップ」だけでは足りない
こうした技術的背景があるため、半導体政策の焦点は、GPUなどの演算チップだけでなく、メモリ、実装、材料、装置、製造インフラを含む供給網全体へ広がっています。今回、国がマイクロン広島工場の拡張を支援するのは、国内に先進メモリの供給能力を確保することが、日本の産業基盤と経済安全保障に直結するためです。
AI時代の半導体競争では、最先端GPUを設計・調達できるかだけでなく、その性能を引き出すメモリをどれだけ安定して供給できるかが重要になります。広島工場の拡張は、その供給網を国内に積み増す意味を持っています。
2028年後半に装置搬入 AI需要が工場投資へ変わる
今回のプロジェクトは、2025年4月に投資着手し、2026年7月4日に新クリーンルームの起工式が開かれました。製造装置の搬入開始は2028年後半を予定しており、その後、試作や調整、歩留まり改善を重ねながら量産体制を立ち上げていきます。
| 時期 | 内容 |
|---|---|
| 2025年4月 | 投資着手 |
| 2026年7月4日 | 新クリーンルーム起工式 |
| 2028年後半 | 製造装置の搬入開始予定 |
| 2028年第4四半期 | 初回出荷予定。マイクロン会計年度表記 |
| 2030年第3四半期以降 | 10年以上の継続生産を予定。マイクロン会計年度表記 |
ここに、このニュースの面白さがあります。エージェント型AIの普及によって高まるメモリ需要が、1.5兆円規模の工場投資として現実に動き出しているからです。AIはクラウド上の抽象的な技術に見えますが、その裏側では、先進メモリを量産する巨大な製造拠点が必要になります。
東広島に積み上がる、AI時代の産業インフラ
マイクロンは、今回の投資により国内調達や地域購買を促進し、地域サプライヤーの商機拡大、サプライチェーン全体での雇用創出を見込んでいます。将来的には1,000人以上の雇用を含む労働力拡大にもつながる見通しです。
先進メモリの製造には、材料、装置、保守、物流、建設、設備、エネルギー、水処理など多くの関連産業が関わります。工場の能力が増えれば、周辺企業の需要が生まれ、人材の流入も起こります。住宅、交通、生活インフラにも波及します。
一方で、半導体工場の拡張は、建物の増設だけでは完結しません。大量の電力や工業用水、安定した物流、人材確保、住宅、通勤環境が一体で問われます。地元報道では、周辺道路の渋滞緩和や工業用水の確保も課題として取り上げられています。
| 視点 | 期待される効果 | 課題・留意点 |
|---|---|---|
| 地域経済 | 雇用創出、地域購買、関連サービス需要の拡大 | 人材確保、住宅・生活インフラへの負荷 |
| サプライチェーン | 材料・装置・保守関連企業への波及 | 水、電力、物流の安定確保 |
| 都市インフラ | 東広島の産業拠点性向上 | 周辺道路の渋滞、工業用水確保 |
| 人材育成 | 大学・教育機関との連携強化 | 半導体人材の継続的な育成 |
マイクロン広島工場の拡張は、その変化が東広島で現実化し始めたプロジェクトです。AI時代の産業インフラは、データセンターの中だけでなく、こうした製造拠点にも積み上がっていきます。
