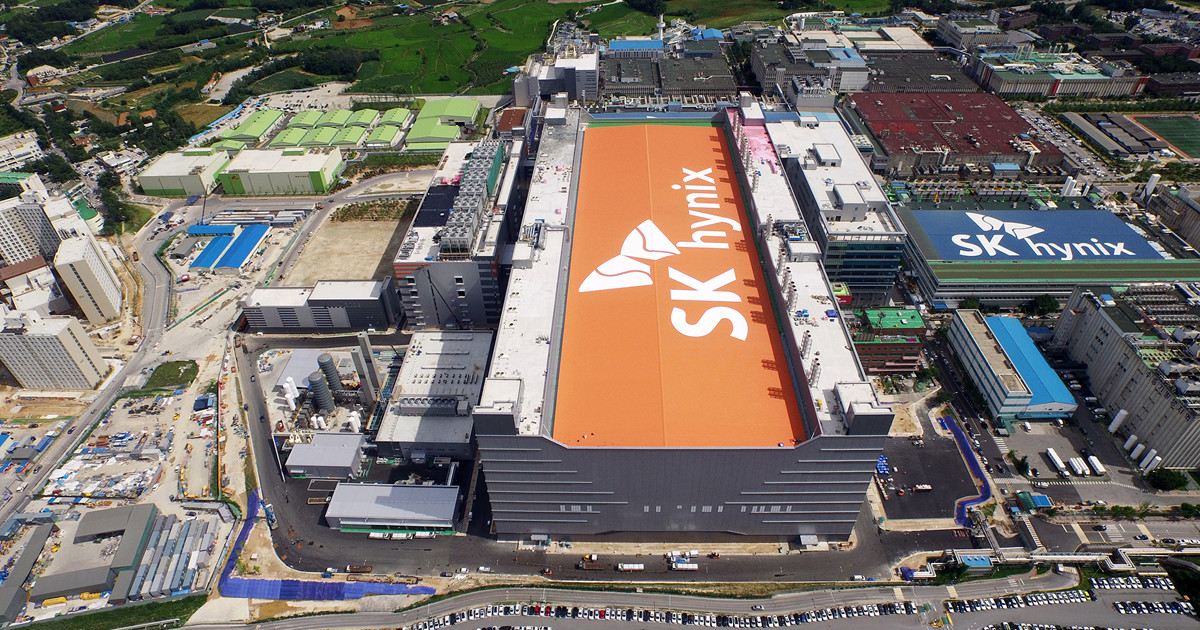

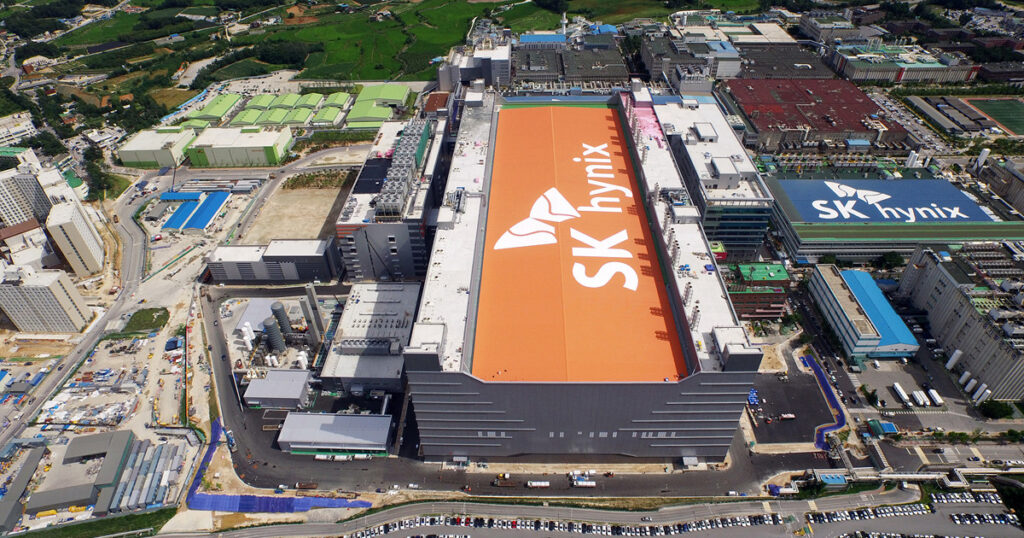

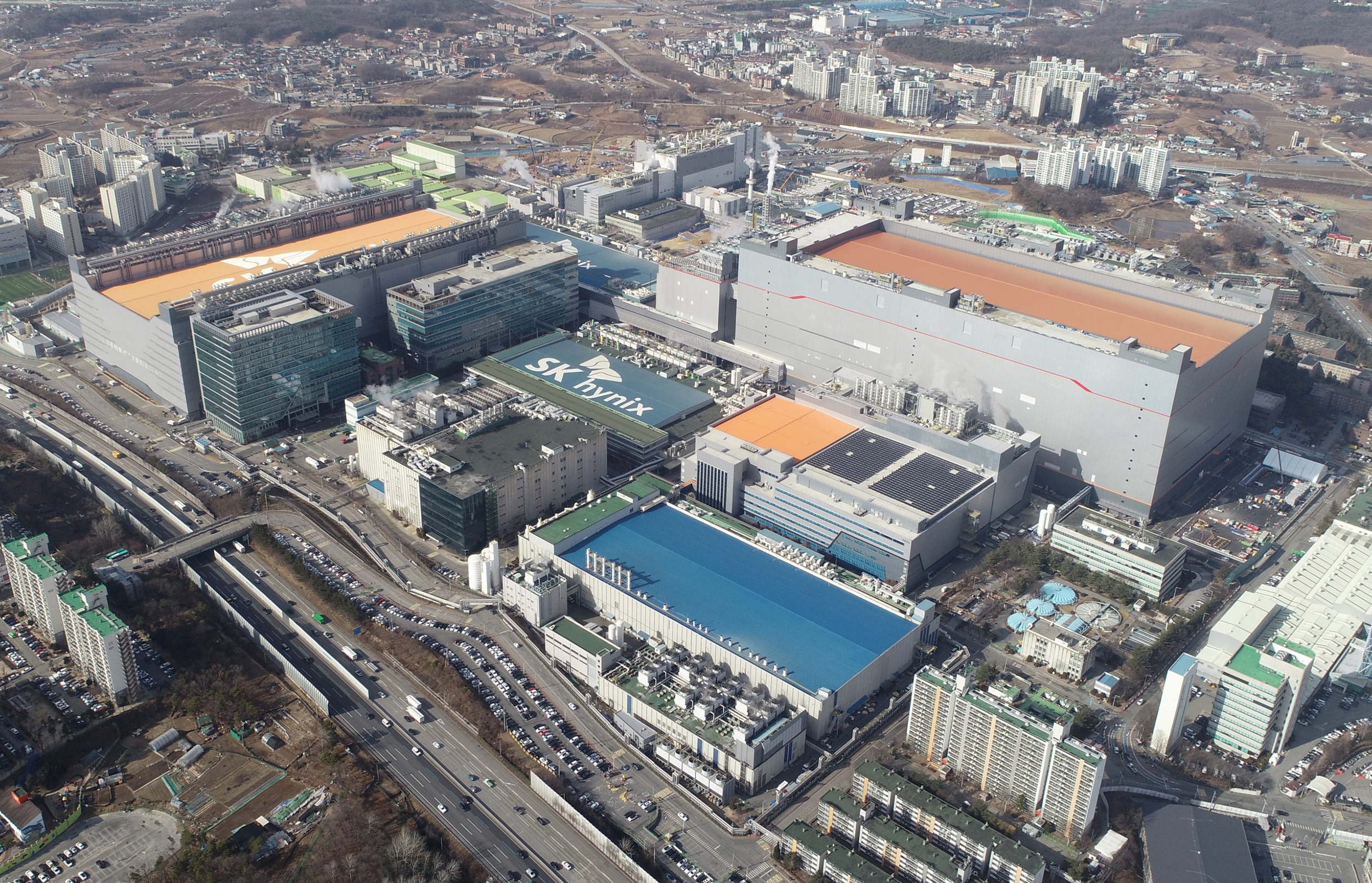

出展：SK hynix Icheon Campus
韓国の半導体大手SKハイニックスが、宮城県に数十兆ウォン、日本円で数兆円規模を投じてメモリー半導体工場を建設する案を検討していると、韓国紙ハンギョレが2026年8月21日に報じました。Reutersも追報し、SKグループの崔泰源会長が最近、宮城県を訪問したと伝えています。実現すれば、韓国の半導体メーカーによる日本初の大規模な半導体製造投資になると報じられています。ただし、現時点で宮城進出は正式決定していません。SKハイニックスは今回の報道について、「決定した事実はない」とした上で、「必要なインフラを備えた場所なら、どこでも候補になり得る」と説明しています。
今回のニュースの核心は、単に「宮城に巨大工場ができるかもしれない」という点ではありません。なぜ世界有数のメモリー企業が日本を海外生産拠点として検討し、その中で宮城県が浮上しているのか。背景を追うと、AI時代を見据えた半導体サプライチェーンの再編が見えてきます。
※本記事のSKハイニックスによる宮城県への投資、具体的な建設場所、製造品目、投資額、着工・稼働時期、日本政府による支援はいずれも正式決定していません。また、第二仙台北部中核工業団地を具体的な候補地とする部分や、生産拠点分散のメリットについては、公開情報を基にした筆者の考察を含んでいます。
「日本」から「宮城」へ、半年で情報が具体化
今回の構想は突然浮上したものではありません。| 時期 | 主な動き |
|---|---|
| 2026年2月 | 化学工業日報が、SKハイニックスが約2兆円のDRAM工場を日本で検討し、千葉県と宮城県を候補、2030年前後の稼働を想定と報道。SK側は当時、日本工場の検討を否定 |
| 6月 | 崔泰源会長が、韓国外に次期Fabを建設する場合、日本は十分に優れた候補地との認識を表明 |
| 8月21日 | ハンギョレが、宮城県・数十兆ウォン規模のメモリー工場構想を報道。崔会長の宮城訪問も伝える |
| 現在 | SKハイニックスは投資決定を否定する一方、「必要なインフラがあれば候補になり得る」と説明 |
もちろん、これだけで宮城進出が決まったとは言えません。
ただ、**「日本で2兆円規模」→「日本は有力候補」→「宮城で数兆円規模」**と情報が積み上がっている点は注目されます。
なぜ日本なのか？「半導体を作るための産業」が強い

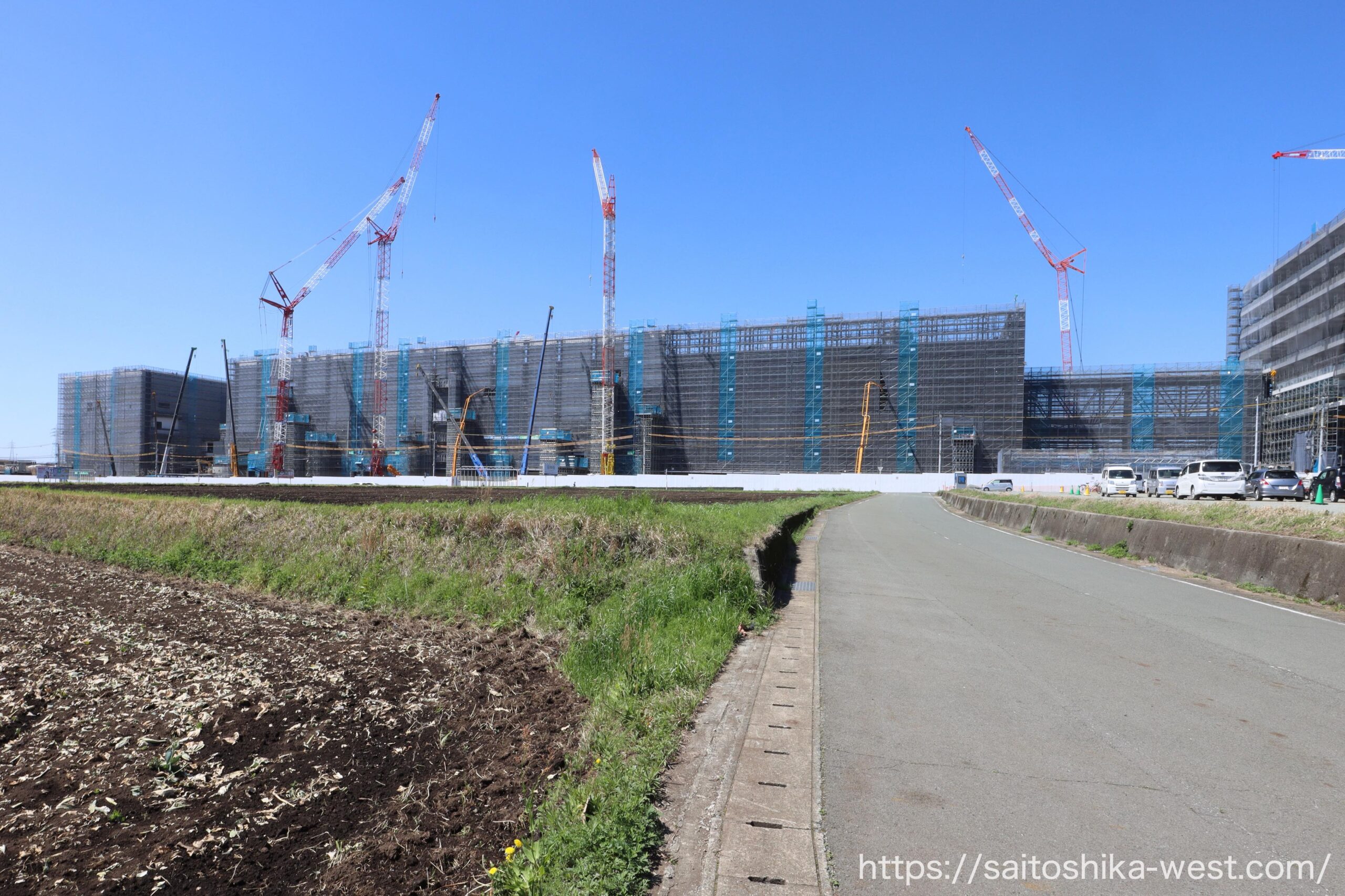

出展：東京エレクトロン 宮城 生産新棟
SK側が日本を評価する理由は比較的明確です。崔泰源会長は6月、日本について、半導体製造装置、材料、電力環境など、半導体製造に必要なエコシステムが整っているとの認識を示しました。日本の半導体デバイスの世界シェアは1980年代と比べ大きく低下しましたが、製造装置や材料では依然として世界的な競争力があります。| 日本立地の要素 | 位置付け |
|---|---|
| 製造装置 | 東京エレクトロン、SCREENなど世界級企業が集積。SK側も日本の強みとして言及 |
| 半導体材料 | シリコンウエハー、フォトレジストなどで日本企業が高い世界シェア。SK側も材料産業を評価 |
| 電力などのインフラ | 巨大Fabに不可欠。SK側が立地条件として言及 |
| 政府支援 | 2030年度までにAI・半導体へ10兆円以上の公的支援を予定 |
| 韓国との近さ | 人員・物流面で本国との連携がしやすいという立地上のメリット |
| 生産拠点の分散 | 韓国に集中する設備投資を補完できる可能性があるという戦略上のメリット |
つまり日本は、完成した半導体を大量生産する国としての存在感こそ低下したものの、「半導体を作るための装置・材料・インフラ」では依然として強いのです。
そこに政策支援も加わります。日本政府は「AI・半導体産業基盤強化フレーム」で、2030年度までの7年間に10兆円以上の公的支援を行い、10年間で50兆円を超える官民投資を誘発する方針です。
SKハイニックス宮城工場への補助金は現時点で決まっていませんが、数兆円規模のFabでは、政府支援や電力・用水確保が投資判断の重要な条件になります。
SKにとっては「韓国から日本への移転」ではない
出展：SK hynix
今回の構想を、韓国から日本への生産移転と見るのも適切ではありません。
SKハイニックスはAI需要の急増を受け、韓国内でも巨額投資を続けています。崔泰源会長は2026年6月、今後5年間でウエハー生産能力を2倍にする考えを示しました。
新しいメモリーFabは、計画から量産まで少なくとも数年を要します。将来のAI需要を見越せば、需要が顕在化してから工場を造るのでは遅く、次の生産拠点を前倒しで確保する必要があります。
日本Fabが実現した場合の構図は、韓国の工場を日本へ移す のではなく、
韓国を主力拠点としながら、日本にも追加の生産能力を持つ という形になる可能性があります。
Fabとは別案件ですが、SKが日本を単なる販売市場ではなく、AI・半導体分野の重要拠点として見ていることを示す動きです。
なぜ宮城なのか？ Fabを置く条件がそろう

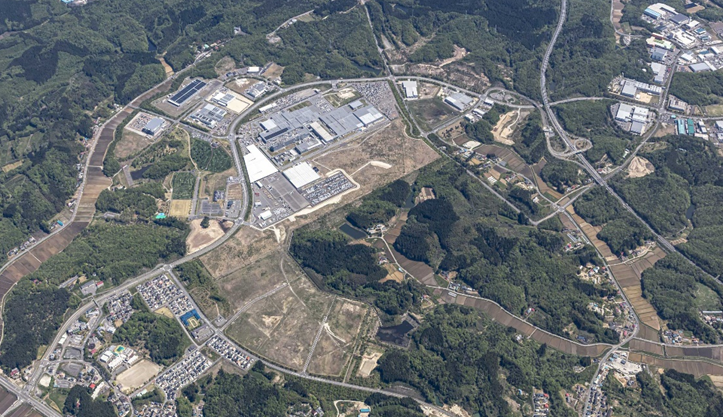

出展：大衡村 第二仙台北部中核工業団地
（イメージ画像であり、確定した場所ではありません！）
現時点、具体的な建設地は公表されていません。ただ、県北部には大規模Fabとの親和性が高い産業基盤があります。
| 宮城の強み | 内容 |
|---|---|
| 大規模用地 | 大衡村・第二仙台北部中核工業団地に48.1haの分譲可能地 |
| 電力 | 一般高圧・特別高圧電力に対応 |
| 用水・排水 | 工業用水、公共下水道を利用可能 |
| 交通 | 大衡IC隣接、仙台港約30km、仙台空港約48km |
| 製造装置産業 | 隣接する大和町に東京エレクトロン宮城 |
| 研究・人材 | 東北大学を中心とする半導体研究・人材育成 |
| Fab誘致経験 | SBI・PSMCによるJSMC工場予定地として正式選定された実績 |
また、隣接する大和町では東京エレクトロン宮城がプラズマエッチング装置などを製造しており、現在、約1,040億円を投じた延床約8万8,600㎡の新生産棟を建設中です。2027年夏の完成を予定しています。
崔会長が日本の強みとして挙げた「装置・材料・インフラ」と、宮城県北部の立地条件は高い親和性があります。
大衡村なら、JSMC誘致の経験が生きる
2023年に筆者撮影 建設工事中のTSMC熊本工場 JASM(tsmc Fab23)
特に注目されるのが大衡村です。
ここは2023年、SBIホールディングスと台湾PSMCが計画したJSMCの半導体Fab建設予定地として、30を超える自治体からの提案を比較した上で正式に選定されました。事業者側は選定理由として、給排水、高圧電力、物流、災害への強さ、住環境、産官学連携などを評価していました。
しかし、JSMC計画は2024年9月、SBIとPSMCが共同事業を解消したことで白紙化しました。
工場そのものは実現しませんでしたが、宮城県側には、大規模Fab誘致に向けて用地、電力、用水、物流、人材、行政支援を一度具体的に検討した経験が残りました。
つまり大衡村は、単に「広い土地が余っている場所」ではありません。
一度、大規模半導体Fabの立地候補として実際に選定された土地です。
そのため、SKハイニックスが宮城県を本格的に調査しているのであれば、大衡村が検討対象となる合理性はあります。ただし、SKハイニックスが第二仙台北部中核工業団地を候補地としている事実は、現時点では確認されていません。
実現すれば、宮城は「装置中心」から「製造を含むクラスター」へ
SKハイニックスが数兆円規模で進出した場合、変化は巨大工場が一つ増えるだけではありません。宮城県北部には、すでに東京エレクトロンを中心とした半導体製造装置産業があります。ここに世界有数のメモリーメーカーによるFabが加われば、
製造装置
→ 材料・部品
→ メモリー製造
→ 物流・設備保守
→ 研究・人材
日本全体でも意味は大きいでしょう。
現在、日本はTSMC、Rapidus、Micronなどへの投資を通じて半導体生産基盤を再構築しています。そこにSKハイニックスまで加われば、日本の半導体政策は「国内企業を復活させる」だけではなく、世界トップ級企業を国内に呼び込み、装置・材料・製造を一体化する方向へさらに進むことになります。
SK側にとっても、日本の装置・材料企業との距離を縮めつつ、急増するAIメモリー需要に対応する追加生産能力を確保できる可能性があります。
次に見るべきポイント
現時点では「有力な大型案件」であっても、「決定案件」ではありません。| 今後の確認点 | 意味 |
|---|---|
| 正式な投資決定 | 構想から事業へ移行した決定的なサイン |
| 具体的な建設地 | 大衡村を含め、どこに立地するのか |
| 製造品目 | DRAM、HBM関連、NANDなど工場の戦略的重要性を左右 |
| 投資額・生産能力 | 「数兆円規模」の実像が判明 |
| 日本政府の支援 | 投資採算と政策的重要性を測る材料 |
| 着工・量産時期 | 実際の経済効果が発生する時期を左右 |
まだ最後の一線である正式な投資決定には至っていません。しかし今回のニュースは、単なる工場誘致の話にとどまりません。日本には世界トップクラスの装置・材料産業があり、韓国には世界有数のメモリー製造技術があります。
SKハイニックスの宮城進出が実現すれば、その二つを地理的にも産業的にも結び付け、宮城を東北の半導体製造拠点へ押し上げる大型プロジェクトになる可能性があります。
出典元
- Reuters「South Korea’s SK Hynix considers building memory chip plant in Japan, Hankyoreh reports」（2026年8月21日）
- ハンギョレ新聞 SKハイニックスの宮城県Fab構想に関する報道（2026年8月21日）
- 化学工業日報「SKハイニックス、日本初のDRAM工場 2兆円計画」（2026年2月20日）
- 聯合ニュース 崔泰源SKグループ会長の日本立地、次期半導体工場に関する発言（2026年6月）
- 経済産業省「AI・半導体産業基盤強化フレーム」
- 経済産業省 半導体製造装置・部素材の主要企業・世界シェア資料
- 宮城県／大衡村「第二仙台北部中核工業団地」
- SBIホールディングス JSMC半導体ファウンドリ建設予定地決定、およびPSMCとの共同事業解消に関する発表
- 東京エレクトロン 東京エレクトロン宮城・新生産棟計画
